Droiden-Kontroll-Schiff
Bilder anklicken um zu vergrößern.


Es handelt sich hier um einen 3D Druck mit 17cm Durchmesser.

Die Oberseite ist sehr detailliert und für die Größe gut gearbeitet.

Auf der Unterseite gibt es nicht so viele Details aber die Passgenauigkeit ist extrem gut.

Die beiden Hälften wurden sehr dünn und hohl gedruckt, damit die Beleuchtung Platz hat.

Nun wurden die 2550 Löcher gebohrt und anschließend gut grundiert. Damit nichts von den LEDs durchscheint, ist mit matt schwarz lackiert worden.

Die Hangars mussten aber durchsichtig bleiben um die indirekte Beleuchtung durchschimmern zu lassen. Das bestücken der Löcher mit Lichtleiter deren Durchmesser nur 0,25mm hatten, hat begonnen.

Die Grundfarbe außen ist hellgrau und wird im Mittelteil noch mit der Farbe Sahl besprüht.

Der Ring ist sehr aufwendig mit den Lichtleitern zu bestücken. Da das Material sehr dünn ist, halten diese nicht gut und müssen schnell angeklebt werden.

Verlegung der Lichtleiter ist abgeschlossen. Nun geht es an die Elektronik.

Für die Antreibe wurde das überschüssige Material ausgefräst und die passenden Flacker-LEDs eingesetzt.

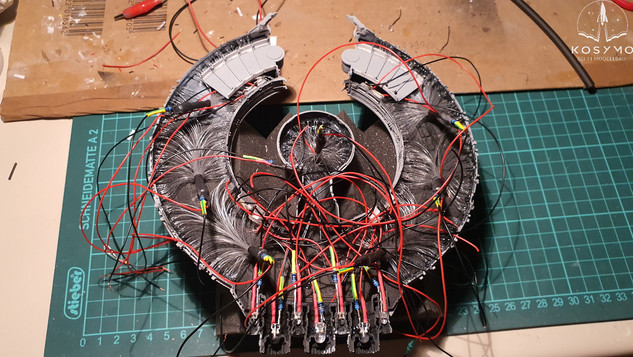

Alle Lichtleiterenden sind nun mit den LEDs verbunden. Nun werden die LEDs verkabelt, damit es zur Stromquelle nur wenige Kabel gibt.

Da Ober und Unterseite mit Lichtleiter und LEDs versorgt werden, wird es beim Zusammenbau etwas eng. Die Lichtleiten mussten mit einem Fön erwärmt werden und in das Modell gedrückt werden. Nach dem Erkalten behalten die Lichtleiter ihre Form.

Die SMDs wurden am Streifen einzeln mit Kabel und Widerständen versorgt und dann auseinandergeschnitten.

Die größeren Fenster wurden mit diesen SMDs versorgt. Die SMDs haben ein warm-weißes Licht und setzen sich an der Vorderseite somit etwas ab.



Eine Halbkugel mit Lichtleitern wird mit nur einer LED versorgt.

Um den Effekt der indirekten Beleuchtung zu erhalten wurden einige SMDs einzeln angebracht. Die Innenseite wurde blau klar lackiert.

Verkabelung ist fertig und der Lichttest kann beginnen.

Das Modell wird als Dioramen verwendet und findet am hinteren Display der Venator Classe Platz.

Das Modell ist nun innen und außen beleuchtet und ist sogar drehbar.


Hier sind die warm-weißen Fenster gut zu erkennen. Auch einige rote Positionslichter wurden eingebaut.
